SOtM

SCHEDE PC & UPGRADE HI-FI

sMB-Q370
MOTHERBOARD Hi-Fi

sCLK-EX
CLOCK BOARD

tX-USBhubIN
HUB USB

tX-USBexp
HOST USB

eABS-200
FOGLIO ASSORBENTE

SATA FILTER II&III

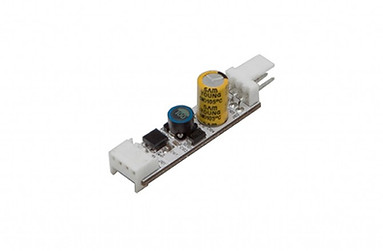

FAN FILTER

SOtM
sMB-Q370


SOtM sMB-Q370

Listino ufficiale:  € 990

SOtM sMB-Q370 con sCLK-EX

Listino ufficiale:  € 1.950

SOtM sMB-Q370 con sCLK-EX

(Versione con Master Clock Input)

Listino ufficiale:  € 2.250

CARATTERISTICHE TECNICHE

Formato:

Micro-ATX: 9,6" x 9,6" (244 mm x 244 mm)

SISTEMA:


Processor
Support per processori Intel® CoreTM di 9a e 8a generazione, processori Intel® Pentium® e processori Intel® Celeron® (fino a 95 W TDP)
Chipset
Intel® Q370 (supporto RAID 0 / 1 / 5 / 10) (ingresso di clock esterno opzionale)
Memoria
DDR4 2666MHz, 4 x DIMM a 288 pin, Max. 64GB (Non-ECC)
Graphics
Intel® HD Graphics
Scheda grafica opzionale su slot PCIe x16

Ethernet
Realtek RTL8111HS Gigabit LAN controller (ingresso clock esterno opzionale)
Audio
ALC892 (opzionale)
TPM
2×8 pin TPM header

Expansion Slot
PCI-E 3.0 x16 slot
PCI-E Gen.3 x4 slot
PCI-E Gen.3 x1 slot
2x M.2 M chiave 2280 (PCI-E x4)
2x M.2 E chiave 2230 (PCI-E x2, USB)

BIOS
256 Mbit SPI, AMI BIOS
H/W Monitor
Temperatura, tensione e ventola Monitor
Watchdog Timer
1 ~ 255 passi dal programma
software Smart Fan Control
CPU Fan / Ventola di sistema

I/O


HDMI
Fino a 4K (4096 x 2160) @ 30 Hz
DISPLAYPORT
Fino a 4K (4096 x 2304) @ 60 Hz
eDP
Fino a 4K (4096 x 2304) @ 60 Hz
LVDS (opzionale)
Fino a 1920 x 1200 @ 60 Hz

POSTERIORE USB
4 x USB 3.1 Gen. 2 (fino a 10 Gbps), 2 x Display
USB 2.0
1 x DisplayPort, 1 x HDMI

LAN
1 x RJ-45

CONNETTORI INTERNI Archiviazione
6 x SATA 6Gb/s
USB
4 x USB 2.0, 2 x USB 3.1 Gen.2
Connettore I/O
Dislay (o connettore LVDS), Header di alimentazione pannello (predefinito 5V, opzione per 12V, 3.3V), Header impostazione alimentazione retroilluminazione pannello (predefinito 12V), Connettore alimentazione
inverter LVDS Audio I/O
1 x collettore box a 10 pin (opzionale)

Porta
seriale 2 x UART a 10 pin 3.3V livello TTL (opzionale)
FAN
1 x Connettore ventola CPU a 4 pin, 1 x Connettore ventola di sistema a 4 pin



Alimentazione

1 x Connettore di alimentazione ATX a 8 pin, 1 x Connettore di alimentazione ATX a 24 pin, 1 x Modalità AT / ATX Seleziona ponticello
Altri
connettore di ingresso orologio esterno U.FL per il sistema ed Ethernet, 1 x ponticello CMOS trasparente

REQUISITI DI
ALIMENTAZIONE Ingresso alimentazione
12V CPU ATX Connettore di alimentazione, ATX 24 pin

Temperatura di funzionamento ambientale
0 ~ 55 °C (32 ~ 131 °F)
Temperatura di stoccaggio
-20 ~ 70 °C (-4 ~ 158 °F)
Umiditàdi funzionamento

10% ~ 95% R / H, certificazione
senza condensa CE e FCC Classe B, KCC

Supporto del sistema operativo

Windows® 10 64-bit 1809 LTSC
Linux (il cliente fornisce la versione e la versione del kernel)

PACKING LIST
Pacchetto
1x Scheda madre
1xCavo SATA, 1xI/O Shield


La sMB-Q370 è una scheda madre per computer ad alte prestazioni appositamente progettata per l'audio.



Poiché questo prodotto è dotato di una CPU della serie Intel, può sostituire tutte le schede madri dei computer comunemente utilizzate.

C'è una varietà di schede madri e lettori audio di rete sul mercato che soddisfano le specifiche ad alte prestazioni e certamente ci sono anche una varietà di scelte, ma i prodotti che utilizzano queste schede madri generali sono progettati semplicemente per un funzionamento veloce per eseguire l'elaborazione di file musicali di grande capacità o la conversione di file musicali in alte frequenze di campionamento come DSD. Non sarai in grado di evitare le limitazioni della qualità del suono, che verranno rivelate chiaramente se usi tali prodotti come lettori audio.

Anche se sCLK-EX, tX-USBexp, sNI-1G e altri sono installati e utilizzati su queste schede madri generali per migliorare la qualità del suono, la sorgente stessa non può essere paragonata a quella di un sistema che utilizza la scheda madre di grado audio, sMB-Q370.

Quindi, utilizzare l'sMB-Q370 significa iniziare un nuovo inizio per la tua esperienza di ascolto.

Otterresti semplicemente chiari miglioramenti in ogni aspetto della musica, inclusi lo sfondo, la trama, la tensione, la risoluzione e la posizione nello spazio della musica con l'sMB-Q370 progettato esclusivamente per l'audio. Se chiudi gli occhi e ascolti la musica, ti sentirai come se fosse l'inizio di un nuovo mondo con il sottile riverbero degli strumenti che risuonano al buio.

Al fine di implementare prestazioni audio che superano i limiti delle schede madri generali nel mercato esistente, sMB-Q370 ha applicato un gran numero di parti audio che sono state verificate per essere utilizzate nei prodotti SOtM per lungo tempo ed è progettato per ridurre al minimo l'impatto su ciascun elemento all'interno della scheda per ridurre il rumore il più possibile. Sebbene questa spiegazione possa sembrare molto semplice, si può dire che è il culmine delle molte tecnologie che SOtM ha implementato finora. L'accumulo molto profondo e approfondito di tecnologie lo ha reso possibile.

Inoltre, l'sMB-Q370 ha tutte le caratteristiche di un PC esistente, quindi tutto ciò che era possibile con un normale PC può essere sostituito con l'sMB-Q370. È possibile installare una scheda grafica ad alte prestazioni, vari tipi di schede aggiuntive PCI express, SSD M.2 NVMe, modulo Wifi M.2, porta Ethernet M.2, dispositivo di archiviazione SATA, ecc. Per espandere le prestazioni e l'uso del PC. Con questa combinazione di scalabilità e prestazioni a basso rumore, sMB-Q370 non ha limiti nei campi in cui è difficile utilizzare schede generali, come il mixaggio e il mastering di computer per studi e dispositivi medici che richiedono funzioni 3D.

Se stavi cercando una scheda madre ad alte prestazioni che avesse le caratteristiche di cui hai bisogno e soddisfacesse la migliore qualità del suono e le migliori prestazioni di sempre, possiamo assicurarti che non c'è più bisogno di preoccuparsi. Le migliori prestazioni, qualità del suono ed espandibilità, tutto questo può essere realizzato con la scheda madre progettata esclusivamente per l'audio, sMB-Q370.

Ora è il momento di fare la scelta che porterà il tuo sistema al suo apice con sMB-Q370.

SOtM
sCLK-EX


SOtM sCLK-EX

Listino ufficiale:  € 890

SOtM sCLK-EX (2 output)

Listino ufficiale:  € 950

SOtM sCLK-EX (3 output)

Listino ufficiale:  € 1.000

SOtM sCLK-EX (4 output)

Listino ufficiale:  € 1.070

CARATTERISTICHE TECNICHE

Orologio di riferimento interno Circuito
di oscillazione a rumore di fase ultra basso progettato su misura Distribuzione
del segnale di clock differenziale isolato Uscita del clock Uscita di clock isolata: Connettore U.FL x 4
Scheda di corrispondenza di alimentazione per il collegamento della scheda
di destinazione Frequenza di clock singola per il sistema
di interfaccia


sCLK-EX12 : 12MHz
sCLK-EX25 : 25MHz
sCLK-EX48 : 48MHz
sCLK-EX22/24 : 22.5792MHz / 24.576MHz selezionabile da ingresso
SEL0 sCLK-EX45/49 : 45.1584MHz / 49.152MHz selezionabile da ingresso
SEL0 Opzionalmente altre frequenze disponibili

Doppia frequenza di clock indipendente per sistema
audio digitale sCLK-EX1412 : 14.318MHz, 12MHz
sCLK-EX1448 : 14.318MHz, 48MHz
sCLK-EX1425 : 14.318MHz, 25MHz

Opzionalmente altre frequenze disponibili o selezionabili da SEL0, 1 ingresso
Tripla frequenza di clock indipendente per scheda madre e interfaccia
sCLK-EX142512 : 14.318MHz, 25MHz, 12MHz
sCLK-EX142548 : 14.318MHz, 25MHz, 48MHz
Opzionalmente altre frequenze disponibili o selezionabili da SEL0, 1 ingresso

Quad frequenza di clock indipendente per scheda madre e interfaccia
sCLK-EX14252612: 14.318MHz, 25MHz, 26MHz, 12MHz
sCLK-EX14252648 : 14.318MHz, 25MHz, 26MHz, 48MHz
Opzionalmente altre frequenze disponibili o selezionabili da SEL0, 1 ingresso

Ingresso controllo clock
Connettore di ingresso di controllo isolato x 2
Ingresso di controllo non isolato x 7
Ingresso di clock master esterno: Frequenza di ingresso
opzionale
: 10 MHz (opzionalmente altre frequenze disponibili)
Ingresso di clock esterno isolato da 50Ω: Connettore U.FL x 1
Ingresso di clock esterno isolato da 75Ω: Connettore MCX x 1
Ingresso segnale di clock differenziale e distribuzione

interna Ingresso alimentazione
Tensione di ingresso: 9Vdc (standard)
Opzionale 12Vdc
Opzionale 6.5Vdc ~ 8.5Vdc
Corrente di funzionamento: 1A >

Uscita di potenza Tutte le uscite utilizzano un circuito
regolatore a bassissimo rumore 5V, 0.5A x 1
Circuito regolatore di potenza 3,3 V, 0,5 A x 1
Circuito
regolatore di potenza Progettato su misura Circuito regolatore a bassissimo rumore x 3
Circuito regolatore standard a bassissimo rumore x 1

Circuito
di cancellazione attiva del rumore Componenti

Condensatori
a pellicola di grado audio Condensatori al tantalio di grado audio Condensatori

al tantalio di grado audio Ambiente operativo Intervallo di temperatura di funzionamento: +10 ~ +30oC
Temperatura di stoccaggio: 0 ~ +40oC
Umidità di funzionamento e stoccaggio: 10% ~ 90%


La sCLK-EX è una scheda clock progettata su misura dalla SOtM, dotata di tecnologie uniche. Questo modulo è un upgrade molto consigliato da installare sui propri dispositivi per eliminare i rumori e aumentare la qualità del suono al tuo impianto.

I dispositivi audio digitali esprimono segnali audio molto delicati utilizzando un dato digitale composto da '0' e '1', e sebbene i dispositivi audio digitali possano anche trasmettere i segnali audio ad altri dispositivi, i segnali audio digitali devono essere convertiti alla fine in segnali analogici per raggiungerci perché i dati digitali non possono essere sentiti o compresi dai nostri sensi. Questo processo è chiamato conversione da digitale ad analogico e i dati digitali in questo processo vengono convertiti in un segnale analogico in risposta a un segnale (segnale di clock) in cui "0" e "1" vengono ripetuti a un intervallo di tempo predeterminato.

Teoricamente, sebbene un segnale di clock perfetto debba ripetere '0' e '1' ad un intervallo di tempo predeterminato, il segnale di clock perfetto purtroppo non esiste in questo mondo. Tutti i segnali di clock hanno un errore di tempo e un segnale analogico più perfetto può essere effettuato quando il numero di errori diminuisce.

L'errore di tempo, cioè la precisione dell'orologio, viene misurato e gestito non nel dominio digitale, ma nel dominio analogico in modo tale che l'audio digitale possa essere chiamato parte del dominio audio analogico. Un metodo per comprendere e sentire più facilmente e più chiaramente la precisione dell'orologio è quello di provare l'sCLK-EX, che è un modulo di clock di SOtM.

Se hai mai sperimentato almeno una volta che il suono cambia in un sistema audio che incorpora un modulo di clock sCLK, non ci sarà bisogno di ulteriori spiegazioni deliberate di quali risultati si possono ottenere quando viene utilizzato il modulo di clock sCLK-EX. È su un altro livello in termini di funzionalità e qualità audio.

SCLK-EX può essere utilizzato per tutti i dispositivi digitali che richiedono segnali di clock come un DAC, una scheda host USB, un lettore CD, una scheda madre per PC e un controller LAN. SCLK-EX può utilizzare contemporaneamente quattro (4) uscite di clock in modo che una singola scheda sCLK-EX possa essere utilizzata per varie frequenze, tra cui l'orologio di sistema, l'orologio della porta LAN e l'orologio USB nel PC.

Inoltre, il dispositivo può essere utilizzato in modo sincrono con un orologio ad alta precisione come un orologio al rubidio utilizzando l'opzione Master clock.



È possibile raggiungere facilmente un palcoscenico sonoro completamente nuovo con una singola scheda sCLK-EX. Ti viene richiesto di sperimentare un mondo dimensionale diverso portato da sCLK-EK, che è una versione aggiornata approvata da tecnologia e suono già avanzati.



Caratteristiche principali:

- Circuito di oscillazione a bassissimo rumore di fase progettato su misura

- Distribuzione isolata del segnale di clock differenziale

Clock a quattro uscite

- Ampio intervallo di ingresso della tensione di funzionamento

- Circuito regolatore a bassissimo rumore

- Ingresso master clock esterno

- Ingresso controllo orologio

SOtM
tX-USBhubIN


SOtM tX-USBhubIN

Listino ufficiale:  € 419

CARATTERISTICHE TECNICHE

Interfaccia
host USB

Connettore segnale USB interno a 3 pin Connettore
di segnale USB Collegamento alla scheda madre del computer Header USB tramite un cavo

USB interno Porte
di uscita USB Tipo A Connettore USB 2.0 x 2
Interruttore di accensione / spegnimento USB Chipset
di
interfaccia USB Chipset
di interfaccia USB 2.0 Controller HUB conforme USB
2.0 HS (480 Mbps), FS (12 Mbps), LS (1,5 Mbps) supporto
Ingresso alimentazione
interna Tensione di ingresso: +12,0 V (+0,5 V, -0,5 V)
Corrente di ingresso: 2A max
Connettore di alimentazione SATA a 15 pin

Ingresso alimentazione
esterna Selezione automatica dell'alimentazione
Tensione di ingresso: +6,5 V ~ +9 Vdc
Corrente di ingresso: 2A max
5.5mm OD, 2.1mm ID adattatore jack

USB porta potenza di uscita Tensione
di uscita: +5.0V (+0.5V, -0.25V)
Protezione da sovracorrente: 0.8A a 20 °C
Consiglia corrente di uscita: 0.5A >

Ambiente operativo
Temperatura di funzionamento: +10 ~ +30 °C
Temperatura di stoccaggio: 0 ~ +40 °C
Umidità di funzionamento e stoccaggio: 10% ~ 90%


Le funzioni di tX-USBhub sarebbero semplicemente definite come hub USB 2.0, ma possono essere descritte ulteriormente in dettaglio come un "Audio USB 2.0 Hub" progettato e sviluppato esclusivamente per ottenere un'alta qualità per i dispositivi audio USB che utilizzano le tecnologie utilizzate nei prodotti di tX-USB e tX-USBexp, che fornisce un'eccellente qualità del suono ineguagliabile e incomparabile ad altri hub USB convenzionali.

Ultra Low Noise Regulator : Circuito di alimentazione a bassissimo rumore, come progettato considerando i rumori generati dal circuito di alimentazione stesso.

Ultra Low Jitter Clock : Circuito di clock super-preciso che migliora la qualità del suono riducendo il jitter della banda udibile più sensibile all'uomo.

Active Noise Canceller : Rendi stabile la vibrazione della frequenza di clock causata dalle variazioni di tensione e rumore, in modo da produrre la migliore qualità del suono.

– regolatore di potenza del 2 ° stadio per la massima qualità del suono

- Interruttore di accensione / spegnimento della porta USB per la massima qualità del suono

Filtro del rumore del segnale della porta USB per la massima qualità del suono

Condensatore ad alte prestazioni per migliorare la qualità del suono

Alimentazione della porta USB su corrente e protezione termica per un funzionamento di sicurezza.

Inoltre, è possibile sperimentare un eccezionale effetto di miglioramento della qualità del suono utilizzando l'alimentatore a batteria di qualità premium disponibile con acquisto separato.

SOtM
tX-USBexp


SOtM tX-USBexp

Listino ufficiale:  € 419

CARATTERISTICHE TECNICHE

Set di chip di interfaccia USB PCI express
   Controller host conforme a USB 3.0 xHCI
  Supporto SS (5 Gbps), HS (480 Mbps), FS (12 Mbps), LS (1,5 Mbps)
  Interfaccia PCIe x1 Gen2

Ingresso alimentazione interna
   Tensione di ingresso: +12,0 V (+ 0,5 V, -0,5 V)
  Corrente in ingresso: 2A
  Connettore di alimentazione IDE a 4 pin
Ingresso alimentazione esterna
  Tensione in ingresso: +6,5 V ~ +9 V CC Corrente in ingresso: 2 A  max 5,5 mm OD, 2,1 mm ID Jack adattatore CC

Porta USB Alimentazione in
   uscita Tensione in uscita: + 5,0 V(+0,5 V, -0,25 V)
  Protezione da sovracorrente: 1,5 A a 20°C
  Corrente di uscita consigliata: 0,5 A >

Ambiente
   operativo Temperatura di esercizio: 0°C ~ 30°C
  Temperatura di conservazione: -10°C ~ 50°C
  Umidità operativa e di conservazione: 10% ~ 90%

Supporto del sistema operativo
   Windows 7 o versione successiva
  Linux

SOtM tX-USB exp (3).jpg

 SOtM tX-USBexp è la prima scheda di interfaccia host USB 3.0 PCI express al mondo progettata per eseguire la riproduzione audio USB definitiva.

 Se si desidera utilizzare un PC come dispositivo sorgente audio hi-end tramite una connessione USB, vari tipi di rumore dovrebbero essere bloccati dall'interno dei dispositivi digitali. Per ridurre tale rumore, il tX-USBexp è stato progettato con gli speciali circuiti di filtro, un regolatore di tensione a bassissimo rumore e un clock a jitter ultra basso.

 Il tX-USBexp può essere alimentato da un connettore di ingresso di alimentazione esterno e l'sPS-500 è quello che si abbina meglio con il tX-USBexp. Ascolterai le massime prestazioni audio USB.

Caratteristiche principali:

  • Scheda di interfaccia host PCIe USB 3.0

  • Massime prestazioni audio

  • Ingresso alimentazione esterna

  • Accensione/spegnimento della porta USB

RECENSIONI

exp  prove (1).jpg
exp  prove (2).jpg

SOtM
aABS-200


SOtM eABS-200

Listino ufficiale:  € 210


SOtM eABS-200 è un foglio assorbente EMI che assorbe il rumore.


L'eABS-200 elimina il rumore EMI convertendo il rumore EMI incidente in calore fine. Questa caratteristica è totalmente diversa da quelle chiamate dal materiale di schermatura EMI sul mercato, riflettono EMI o bloccano la penetrazione di EMI, ma l'eABS-200 elimina il rumore EMI e anche con l'EMI incidente riflessa. Lo spessore di eABS-200 è di 1 mm e ha la forma del formato A4, supporta l'eliminazione EMI della gamma fino a 6Ghz e appartiene a una delle ottime prestazioni dei fogli assorbenti EMI di 1 mm di spessore.

 L'uso è semplice, taglia alla misura o alla forma corretta dell'eABS-200 e collegalo all'interno dell'involucro del prodotto sulle piastre superiore e inferiore su un'ampia area o su un ingresso esterno, connettori di uscita, IC o RAM.

 Gli utenti dovranno cercare di trovare la posizione migliore per raggiungere il suono soddisfatto con eABS-200 piuttosto che attaccare il foglio in una vasta area in una sola volta, dopo i numerosi tentativi, gli utenti possono regolare il suono a poco a poco.

SOtM eABS-200 porterà i cambiamenti del suono principalmente come di seguito.

  • L'elevata larghezza di banda sarà più calma, il che non è troppo scelto.

  • La trama degli strumenti nella larghezza di banda medio-alta sarà migliorata e la voce sibilante sarà più morbida.

  • Il senso del volume non necessario sulla larghezza di banda ridotta diminuirà, ma la risoluzione sulla larghezza di banda ultra bassa aumenterà e lo stage sarà più ampio.



Trova il materiale adatto sul mercato e crea il tuo dispositivo audio per raggiungere la tua soddisfazione con SOtM.

SOtM
SATA FILTER II & III


SOtM SATA FILTER II & III

Listino ufficiale:  € 75


 Il filtro SATA II e il filtro SATA III sono un filtro del rumore che aggiorna l'audio del PC bloccando il rumore da HDD, ODD e SSD.


– Vengono utilizzati il ​​filtro del rumore Ripple e RF.


– Collegare direttamente al connettore SATA del dispositivo di archiviazione.

 SATA Filter III ha risolto il problema di compatibilità tra i dispositivi SATA Filter II e SATA 3 rimuovendo completamente la linea del segnale SATA. Il PCB flessibile è progettato per essere piegato solo per le porzioni necessarie, aiuta a non danneggiare gli altri componenti. I componenti di alta qualità utilizzati sul filtro SATA III rendono il suono molto stabile e compatto.

Caratteristiche:

  • Riduzione del rumore del dispositivo SATA

  • PCB flessibile

Specifiche tecniche:

Tensione di filtraggio del rumore
  +2V/+5V/+3V
Capacità di corrente
  2A max
Supporto segnale
  SATA Specifica SATA 2.0

SOtM
FAN FILTER


SOtM SATA FILTER II & III

Listino ufficiale:  € 30

Il filtro FAN è un filtro del rumore che aggiorna l'audio del PC bloccando il rumore dalla ventola della CPU e dalla ventola di sistema.

– Vengono utilizzati il ​​filtro del rumore Ripple e RF.

– Collegare direttamente al connettore FAN della scheda madre

Caratteristiche:

  • Riduzione del rumore della ventola

  • Supporto VENTOLA a 4 pin/3 pin

Specifiche:

Capacità di corrente 2A max

200
ultra
bottom of page
